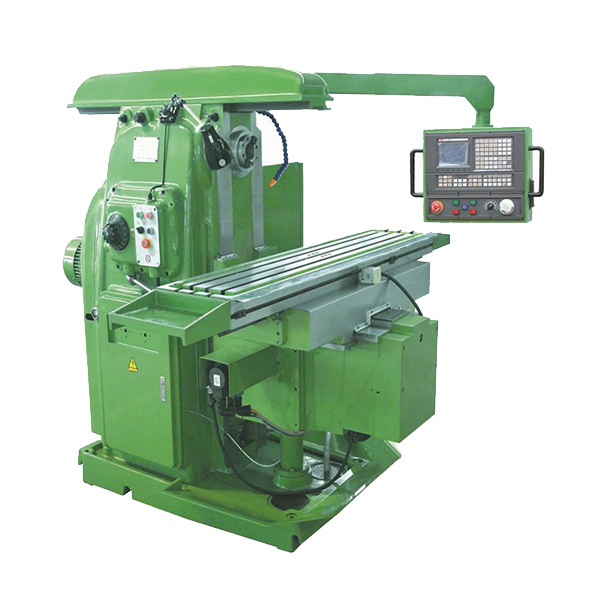

XKA6140數控臥式銑床
發布時間: 2022-09-16 17:03
?
本系列數控臥式升降臺銑床該產品操作方便，性能可靠，廣泛適用于各類機械加工部門，加工各種平面、溝槽、齒輪等。配置銑頭、圓工作臺、分度頭等銑床附件，可進一步擴大機床的使用范圍。
?本系列數控臥式升降臺銑床該產品操作方便，性能可靠，廣泛適用于各類機械加工部門，加工各種平面、溝槽、齒輪等。配置銑頭、圓工作臺、分度頭等銑床附件，可進一步擴大機床的使用范圍。
結構和性能特點：
1.機床結構剛性好，能承受重負荷切削；
2.機床主軸電機功率高，變速范圍廣，充分發揮刀具效能，可進行高速切削;
3.機床易磨損鑄件采用釩鈦耐磨鑄鐵，重要的傳動零件采用優質合金鋼，保證機床的耐用性及穩定性；
4.機床有完善的潤滑系統。
技術參數：
| 數控銑床機型 | 單位 | XKA6132 | XKA6140 | |||
| 工作臺 | 工作臺（寬*長） | mm | 320*1325 | 320*1700 | 400*1700 | 400*2000 |
| 更大承載重量 | kg | 500 | 450 | 800 | 750 | |
| T型槽數目 | 3 | 3 | 3 | 3 | ||
| T型槽寬度 | mm | 18 | 18 | 18 | 18 | |
| T型槽間距 | mm | 70 | 70 | 90 | 90 | |
| 行程 | 工作臺更大縱向行程X | mm | 780 | 980 | 900 | 1200 |
| 工作臺更大橫向行程Y | mm | 255 | 255 | 315 | 315 | |
| 工作臺更大升降行程Z | mm | 320 | 320 | 335 | 335 | |
| 工作臺精度 | 工作臺定位精度 | mm | 0.035 | 0.035 | 0.035 | 0.045 |
| 工作臺重復定位精度 | mm | 0.025 | 0.025 | 0.025 | 0.035 | |
| 主軸 | 主軸錐度 | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.51) | |
| 主軸孔徑 | mm | 29 | 29 | 29 | 29 | |
| 主軸軸向移動距離 | mm | 85 | 85 | |||
| 主軸軸線至懸梁底面的距離 | mm | 155 | 155 | 190 | 190 | |
| 主軸端面至工作臺面距離小/更大 | mm | 30-350 | 30-350 | 30-570 | 30-570 | |
| 床身垂直導軌到工作臺中央T型槽中心距離 | mm | 215/470 | 215/470 | 235-580 | 235-580 | |
| 主軸轉速級數 | step | 18 | 18 | 18 | 18 | |
| 主軸轉速范圍 | r/min | 30-1500 | 30-1500 | 30-1500 | 30-1500 | |
| 進給 | X軸進給量范圍 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 |
| Y軸進給量范圍 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 | |
| Z軸進給量范圍 | mm/min | 6-1800 | 6-1800 | 6-1800 | 6-1800 | |
| 電動機 | 電源總?cè)萘?/span> | KVA | 23 | 23 | 25 | 25 |
| 主電機功率 | KW | 7.5 | 7.5 | 11 | 11 | |
| 主電機轉速 | r/min | 1450 | 1440 | 1450 | 1450 | |
| 縱向X進給電機扭矩 | Nm | 5 | 10 | 10 | 10 | |
| 橫向Y進給電機扭矩 | Nm | 10 | 10 | 10 | 10 | |
| 升降Z進給電機扭矩 | Nm | 15 | 15 | 27 | 27 | |
| 冷卻泵電機功率 | KW | 0.125 | 0.125 | 0.125 | 0.125 | |
| 冷卻泵速出流量 | L/min | 18 | 18 | 18 | 18 | |
| 其他 | 電源要求 | vhz | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±2HZ |
| 機床外形尺寸（長*寬*高） | mm | 2273*1770*1665 | 2550*1770*1655 | 2600*2190*2400 | 2600*2600*2400 | |
| 機床重量 | kg | 2850 | 2850 | 3850 | 3900 | |
| 控制柜尺寸（長*寬*高） | mm | 450*420*1200 | 450*420*1200 | 450*420*1200 | 450*420*1200 | |
| 操縱箱尺寸（長*寬*高） | mm | 450*420*280 | 450*420*280 | 450*420*280 | 450*420*280 | |
| 操縱箱重量 | kg | 30 | 30 | 30 | 30 | |
