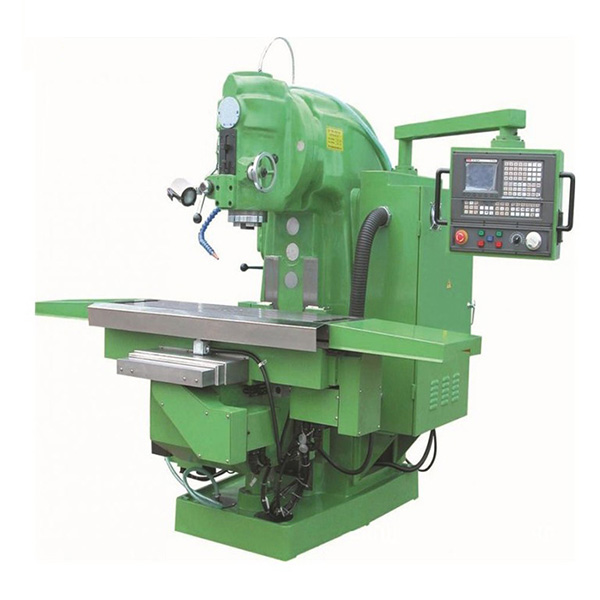

本系列數控立式升降臺銑床該產品操作方便，性能可靠，廣泛適用于各類機械加工部門，加工各種平面、溝槽、齒輪等。配置銑頭、圓工作臺、分度頭等銑床附件，可進一步擴大機床的使用范圍。
本系列數控立式升降臺銑床該產品操作方便，性能可靠，廣泛適用于各類機械加工部門，加工各種平面、溝槽、齒輪等。配置銑頭、圓工作臺、分度頭等銑床附件，可進一步擴大機床的使用范圍。
結構和性能特點：
機床本身具有足夠的剛性，能承載重負荷的切削工作；
機床具有足夠的功率和很廣的變速范圍，能充分發揮刀具的效能，并能使用硬質合金刀具進行高速切削；
主軸變速有沖動裝置，便于變速；
機床的重要傳動零件均采用合金鋼制成，容易磨損的部分均用耐磨材料制成，機床導軌之間相對移動部分采用貼塑處理，這些都保障機床有足夠長的使用壽命。
技術參數：
| 工作臺 | 數控立式銑床機型 | 單位 | XKA5032 | XKA5040 | ||
| 工作臺（寬*長） | mm | 320*1325 | 320*1700 | 400*1700 | 400*2000 | |
| 更大承載重量 | kg | 500 | 450 | 800 | 750 | |
| T型槽數目 | 3 | 3 | 3 | 3 | ||
| T型槽寬度 | mm | 18 | 18 | 18 | 18 | |
| T型槽間距 | mm | 70 | 70 | 90 | 90 | |
| 行程 | 工作臺更大縱向行程X | mm | 780 | 980 | 900 | 1200 |
| 工作臺更大橫向行程Y | mm | 255 | 255 | 315 | 315 | |
| 工作臺更大升降行程Z | mm | 320 | 320 | 335 | 335 | |
| 工作臺精度 | 工作臺定位精度 | mm | 0.035 | 0.035 | 0.035 | 0.045 |
| 工作臺重復定位精度 | mm | 0.025 | 0.025 | 0.025 | 0.035 | |
| 主軸 | 主軸錐度 | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.51) | |
| 主軸孔徑 | mm | 29 | 29 | 29 | 29 | |
| 主軸軸向移動距離 | mm | 85 | 85 | 85 | 85 | |
| 立銑頭更大角度 | o | ±45o | ±45o | ±45o | ±46o | |
| 主軸端面至工作臺面距離小/更大 | mm | 45/415 | 45/415 | 30/500 | 30/500 | |
| 床身垂直導軌到主軸中心線距離 | mm | 350 | 350 | 450 | 450 | |
| 床身垂直導軌到工作臺中央T型槽中心距離 | mm | 215/470 | 215/470 | |||
| 主軸轉速級數 | step | 18 | 18 | 18 | 18 | |
| 主軸轉速范圍 | r/min | 30-1500 | 30-1500 | 30-1500 | 30-1500 | |
| 進給 | X軸進給量范圍 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 |
| Y軸進給量范圍 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 | |
| Z軸進給量范圍 | mm/min | 6-1200 | 6-3500 | 6-1800 | 6-1800 | |
| 電動機 | 電源總?cè)萘?/span> | KVA | 23 | 23 | 25 | 25 |
| 主電機功率 | KW | 7.5 | 7.5 | 11 | 11 | |
| 主電機轉速 | r/min | 1450 | 1440 | 1450 | 1450 | |
| 縱向X進給電機扭矩 | Nm | 10 | 10 | 10 | 10 | |
| 橫向Y進給電機扭矩 | Nm | 10 | 10 | 10 | 10 | |
| 升降Z進給電機扭矩 | Nm | 15 | 15 | 27 | 27 | |
| 冷卻泵電機功率 | KW | 0.125 | 0.125 | 0.125 | 0.125 | |
| 冷卻泵速出轉速 | r/min | 2790 | 2790 | 2790 | 2790 | |
| 其他 | 電源要求 | vhz | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±2HZ | ||
| 機床外形尺寸（長*寬*高） | mm | 2272*1970*2094 | 2550*1970*2094 | 2556*2600*2400 | 2600*2600*2400 | |
| 機床重量 | kg | 2800 | 2800 | 4250 | 4250 | |
| 控制柜尺寸（長*寬*高） | mm | 450*420*1200 | 450*420*1200 | 450*420*1200 | 450*420*1200 | |
| 操縱箱尺寸（長*寬*高） | mm | 450*420*280 | 450*420*280 | 450*420*280 | 450*420*280 | |
| 操縱箱重量 | kg | 30 | 30 | 30 | 30 | |
